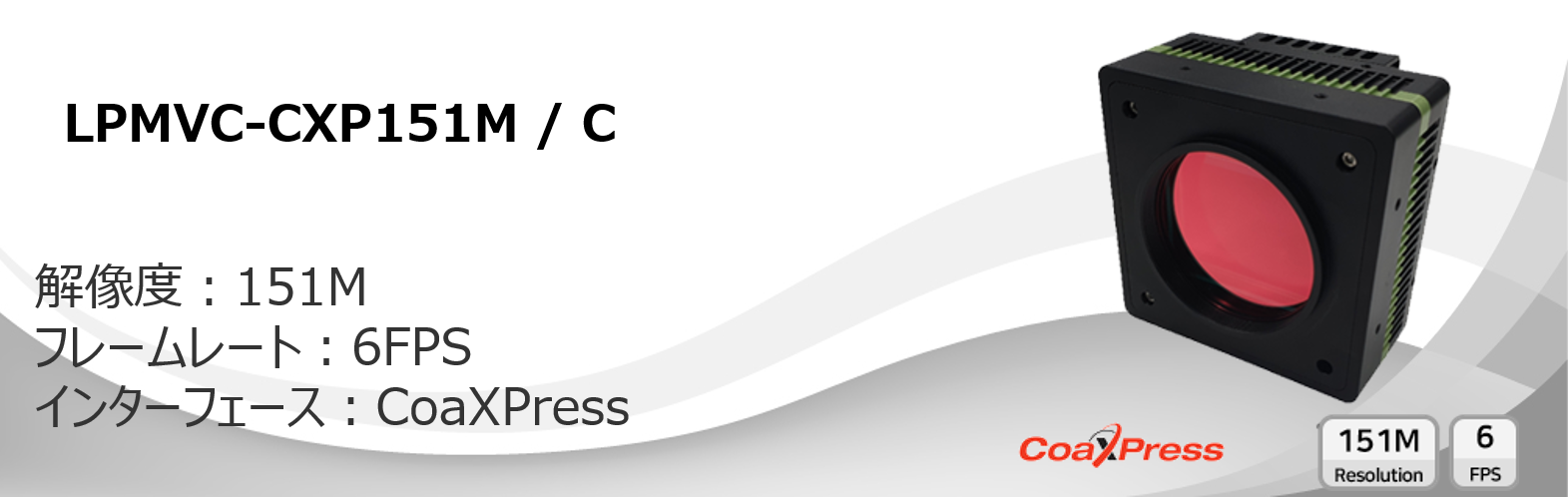

特徴
LCD / OLEDパネル、半導体、プリント基板検査に最適化されたビジョンカメラです。主な特徴は以下の4つです。◆4つの特徴
パネルの画像処理に最適化
- ・パネルのサブピクセルまで捉える精密さとTVパネルのような大型パネルも一度に検査可能な高解像度を兼ねる
- ・低照度にも対応し、幅広いダイナミックレンジ
CoaXPress規格対応
- ・様々なCoaXPressフレームグラバーとの100%の互換性をサポート
安定性と堅牢性
- ・長時間の動作環境での発熱やノイズに対して堅牢
- ・様々な照明環境で直線的な画像特性、均一性を確保
セットアップ支援
- ・151Mカメラに最適化された自動MTF、オートフォーカス、モアレ最小化S / Wツールを提供し、カメラのセットアップを簡単にします
◆本製品でできること
①複数のカメラを1台で置き換え可能
- ・カメラ間の差による画像の不均衡が起こらない
- ・様々なカメラの設置をしなくてよいので検査機器の構成が複雑にならない

②セットアップ支援、ツールの提供
- ・カメラのセットアップ支援により短いリードタイムでの導入を実現
- ・要件に合わせたカスタマイズにも対応可能

機能とスペック
特徴詳細
精密さと超高解像度
- ・パネルのサブピクセルまで捉えることができる精密さとTVパネルのような大型パネルも一度に検査することができる超高解像度を兼ね備えています。

様々な照明環境で直線的な画像特性、均一性を確保
- ・画像の端から中央まで、すべての領域で均一の値を確認することができます。


長時間の動作環境での発熱やノイズに対して堅牢
- ・151百万ピクセルのうちわずか30ほどしかノイズピクセルが発生しない

長時間露光でもノイズ特性が優秀


幅広いダイナミックレンジ(92dB)とコントラスト範囲により、暗くても容易に検査可能

スペック
項目 | 仕様 |
---|---|
モノクロ/カラー | モノクロ/カラー |
ピクセルサイズ | 4.5㎛x4.5㎛ |
ピクセル解像度 | 14192(H)x 10640(V),151M Pixels |
ピクセルサイズ | 3.76um x 3.76um |
ケーブル | 7m |
フレームレート | 6fps(12bit)、2fps(16bit) |
A/D変換 | 16bit |
インターフェース | CoaXPress |
ダイナミックレンジ | 76dB(12bit)、92dB(16bit) |
露光範囲 | 100us~120s(15us step) |
電源 | 24V @ 870mA~1000mA(PoCXP) |
カメラゲイン | x1~x64 |
レンズマウント | M72マウント |
動作温度 | -0 ℃ ~ +40 ℃ |
製品寸法
